STARLINK - frekvenču un pārraides jaudas salīdzinājums

Lasīšanas laiks 5 protokols

Aktualisiert – jūlijs 2, 2025

Starlink, Saistībā ar EML (Elektromagnētiskais lauks) un ietekmi uz veselību, piemēram, EHS (Elektrohipersensitivitāte), interese par izmantotajām frekvencēm un atļauto pārraides jaudu pieaug, jo STARLINK piekļuve kļūst arvien izplatītāka.

Šajā rakstā ir uzskaitītas standarta mājsaimniecības tehnoloģiju frekvences un pārraides jauda, lai varētu salīdzināt ar STARLINK izmantoto tehnoloģiju.

STARLINK

Starlink satelīti ir izvietoti 1150 km augstumā ar 53° slīpumu un sazinās savā starpā Ka diapazonā (27,5 .. 29,1 GHz UL, 17,3 .. 18,6 DL).

Die terrestrischen Antennen senden auf 14,0 .. 14,5 GHz mit einer max. zulässigen Sendeleistung von lediglich 2,5 W, und empfangen auf 10,95 .. 12,7 GHz.

Antenas konstrukcija ir pilnībā ekranēta uz leju. Starojums tiek izstarots tikai uz augšu (uz satelītu).

Pati antena sastāv no vairākiem simtiem atsevišķu antenu, kas kopā veido apļveida polarizētu staru kūli, kuru var elektroniski pagriezt. Šo antenu tehnoloģiju sauc par fāzēto masīvu (fāzes kontrolēts lauks). Tās priekšrocība ir ļoti augsta virzītspēja.

Motorizētā antenas regulēšana tiek izmantota tikai antenas aptuvenai izlīdzināšanai ar nākamo satelītu. Precīzu noregulēšanu nodrošina šīs antenu masīva elektroniskā staru kūļa regulēšana.

STARLINK lietotnē ir redzams shematisks staru kūļa attēlojums meklēšanas laikā un pēc satelīta atrašanas. Bez zināšanām par antenu tehnoloģijām un staru kūļa veidošanos būtu grūti pieņemt, ka attēlojums lielā mērā atbilst realitātei.

Integrēts GPS pārraida zemes pozīciju, lai to pārsūtītu uz satelītiem. Šādā veidā var uzrunāt ģeogrāfiski tuvākos satelītus un ņemt vērā reģionālos noteikumus.

Strahlungs-Diagramm

Üblicherweise kennt man von Antennen sog. Strahlungs-Diagramme, so für Funk-Antennen, Richtantennen, WLAN-Antennen, etc..

Gegenüber Rundstrahlern weisen Richtantennen eine in die entsprechende Richtung ausgerichtete „Keule“, wie auch vom Mikrofon (Kugel-, Niere-, Superniere) bekannt, auf.

Dies ist bei einer Starlink-Antenne auf Grund der stetig sich ändernden „Strahl“-Formung nicht möglich, denn jede Messung würde nur eine Momentaufnahme der aktuellen Bedingungen repräsentieren.

Insoweit ist die häufige Reklamation von Organisationen diesbetreff zwar theoretisch berechtigt, praktisch aber nicht umsetzbar.

Satelliten-Abdeckung

Unter diesem Saite können die aktuellen Starlink-Satelliten Positionen ersehen werden. Auffällig ist, dass ein breiter, mit sehr vielen Satelliten versehener, Gürtel die Erde umfasst, allerdings bereits ab Dänemark, Nord-Großbritannien und gesamt Skandinavien, etc. kaum noch Satelliten vorhanden sind, während die südliche Halbkugel, bis auf die Antarktis, nahezu in identischer Satelliten-Dichte versorgt ist.

Eine geringere Satelliten-Dichte weist häufigere Verbindungsabbrüche und Ausfälle auf. Während in dicht bestückten Arealen mehrere Satelliten parallel konnektiert sind, ist in den nördlichen Regionen oft nur der Kontakt zu 1 .. 4 Satelliten gegeben. Bei schlechten Sicht-(Wetter-)Bedingungen ist u.U. kurz vor „Sicht“weite des folgenden Satelliten die Verbindung zum aktuellen Satelliten verloren, was zu Ausfallzeiten von 3 .. 45 Sekunden (Praxiswert) führen kann.

WLAN

Vietējais WLAN pārraida ar lielāku darbības lauku, bet mazāku datu pārraides ātrumu 2,4 GHz joslā (2,400 GHz - 2,4835 GHz) ar maksimālo pārraides jaudu 100 mW vai 5 GHz joslā (5,150 GHz - 5,350 GHz vai 5,470 GHz - 5,725 GHz) ar mazāku darbības lauku, bet lielāku datu pārraides ātrumu, ar maksimālo pieļaujamo pārraides jaudu 1 W.

WLAN antenas ir visvirziena antenas, t. i., tās pārraida pa apli ar gandrīz vienādu jaudu visos virzienos.

Sienas, betona griesti, īpaši dzelzsbetona, kā arī koki, lietus un sniegs slāpē frekvences jo vairāk, jo augstākas frekvences.
Tāpēc snigšanas laikā televīzijas stacijas VHF joslā (zem 300 MHz) mēdz uztvert skaidrāk nekā UHF joslā (virs 300 MHz).

Mobilais tālrunis

Mobilie tālruņi izmanto 900 MHz frekvences ar pārraides jaudu 2 W vai līdz 1 W 1 800 MHz un 2 100 MHz tīklos.

To antenām ir daudzvirzienu raksturlielumi, un, līdzīgi kā WLAN antenām, tās pārraida un uztver vienādi no visiem virzieniem ar vienādu jaudas blīvumu.

Bāzes stacijas pārraida ar 10 ... 50 W. Dažas stacijas, jo īpaši apdzīvotās vietās, atrodas tikai dažu simtu metru attālumā, bet sauszemes reģionos - līdz pat 30 km attālumā. Tās parasti ir veidotas kā virziena radiosakari ar samērā plašu staru kūļa formā, kas nodrošina tīklam līdzīgu, pārklājas pārklājumu attiecīgajā teritorijā.

Ja mobilais tālrunis pārvietojas uz radio šūnas malu, pārklājošā šūna pārņem to.

Secinājums

Mobilo telefonu tīkla operatoru bāzes staciju staciju staciju starojuma intensitāte pilsētu centros, WLAN staciju staciju starojuma intensitāte tiešā tuvumā, piemēram, mājās, birojos utt., kā arī mobilā tālruņa staciju staciju starojuma intensitāte pie auss katrā gadījumā ir nesalīdzināmi lielāka nekā STARLINK antena virs cilvēka ķermeņa.

Visbeidzot, pašlaik noteiktie radiācijas dati:

mērījumu dati 40 cm zem STARLINK antenas (EF Elektriskais lauksRF Augstas frekvences jauda):

  • EMF 0,01 µT
  • EF 1,0 V / m
  • RF 0,0001mW / m2

Mobilā tālruņa mērījumu dati (saskare ar ādu)

  • EML < 34,1 µT
  • EF < 58 V / m
  • RF < 270 mW/m2

WLAN Messdaten (1 m Abstand)

  • EMF 0,02 µT
  • EF 1,0 V / m
  • RF 5,652 mW / m2

Themen angeregt von Lesern

… Wir haben das Problem, dass unser Nachbar auf seinem Bungalow-Dach in ca. 8m Entfernung eine Starlink Antenne aufgestellt hat, die genau auf unseren Balkon gerichtet ist. …

Wie eingangs skizziert, so handelt es sich bei der Starlink-Antenne NICHT um eine übliche Antenne, die eine Rundstrahl-Charakteristik aufweist, also in alle Richtungen sendet.

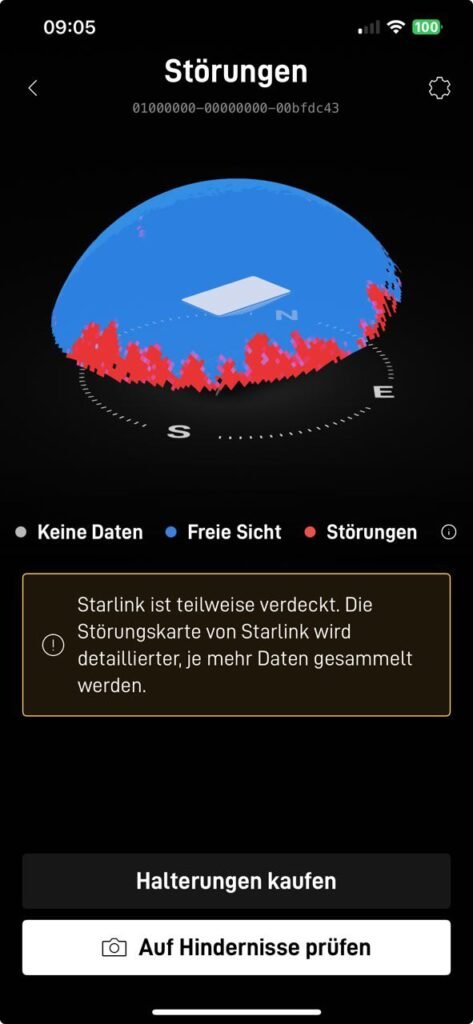

Die Antenne empfängt hemisphärisch (Sichtfeld 110°), wie auch aus dem Schaubild der Starlink-App hervorgeht.

Der blau gekennzeichnete Bereich gibt die freie Sicht auf den Himmel, respektive die freie Sicht auf die Starlink-Satelliten, wieder, während die roten Bereiche die „verdeckte“ Sicht darstellen.

Die Antenne sucht permanent nach Satelliten. Da diese nicht geostationär positioniert sind, sondern ihren Umlaufbahnen folgen, muss die Antenne bei Kontakt diesem Satelliten folgen, dabei aber den restlichen Himmel im Blick halten, um den nächsten am Horizont auftauchenden Satelliten zu sehen, parallel eine Verbindung auf Stand-By aufzubauen und zu halten. Verschwindet der aktuell verbundene Satellit aus dem Sichtfeld, wird kurz zuvor die Verbindung auf den anderen, neu ins Blickfeld kommenden Satelliten übertragen.

Der Vorgang geschieht unmerklich, da auch die Satelliten untereinander kommunizieren. Jetzt wird erklärlich, warum eine Rundumstrahlung anwendungsspezifisch völliger Unsinn wäre. Zweckmäßig allein ist also ein zielgerichteter, gebündelter „Strahl“, wie in der App schematisch dargestellt, um die Datenübertragung so effektiv wie möglich zu gestalten.

Dieser „Strahl“ muss nicht zwangsläufig, wie hier im Schaubild gezeigt, im Winkel von um die 90° ausgerichtet sein. Wenn die Antenne (Version Gen. 2) auch motorisch ausgerichtet wird, so dient diese Ausrichtung nur dem Erfassen des Mittel des mit Satelliten versorgten Himmelsabschnittes. Die eigentliche „Strahl“-Ausrichtung geschieht rein elektronisch, indem einzelne Antennenelemente des Antennen-Arrays dynamisch zusammengeschaltet werden. Damit wird das Nachführen des „Strahls“ auf den jeweils vorbeiziehenden Satelliten erreicht, ohne die Antenne physikalisch zu bewegen.

Deshalb ist eine Strahlungs-Belastung NICHT dort existent, wo Hindernisse, wie z.B. ein Haus, ein Balkon, etc. gegeben sind, sondern ausschließlich dort, wo eine freie Sicht auf den Himmel gewährleistet ist.

Die hohen Sendefrequenzen können keinerlei Hindernisse durchdringen. Je höher eine Frequenz, desto größer die Dämpfung durch Hindernisse. Wo Hindernisse sind (roter Bereich), wird auch kein Antennenelement zu senden versuchen.

Klettert man also aufs Hausdach und tritt zufällig gerade in den „Strahl“, wird die Antenne den Menschen sogleich als Hindernis („verdeckt“) erkennen, die aktiven Antennenelemente abschalten und die benachbarten Antennenelemente, die freie „Sicht“ haben, aktivieren.

Hier ist die Intelligenz der Steuerung im absoluten Eigeninteresse sehr gut ausgefeilt, denn die maximal zulässigen 2,5 W Sendeleistung sollen nicht vergeudet, sondern dafür eingesetzt werden, um sehr zielgerichtet die Internetverbindung herzustellen und aufrecht zu erhalten.
Das kommt freilich dem Strahlenschutz sehr zugute und macht, ganz im Gegensatz zu der allgemein und überall vorhandenen 5G-Strahlung, die Starlink-Technologie aus gesundheitlicher Perspektive sehr sympathisch.

1 domas par "STARLINK – Frequenzen und Sendeleistung im Vergleich"

  1. Hallo Achim,

    vielen Dank für die Bereitstellung der Strahlungsdaten! Wir haben das Problem, dass unser Nachbar auf seinem Bungalow-Dach in ca. 8m Entfernung eine Starlink Antenne aufgestellt hat, die genau auf unseren Balkon gerichtet ist. Könntest du vielleicht einmal messen, wie die Strahlungsdaten der Starlink Antenne in ca. 5 bis 10 m Entfernung mit frontaler Bestrahlung sind?

    Vielen Dank und viele Grüße
    Isabell
